PHT-6000系列超聲波硬度計
產品型號：PHT-6000系列
產品品牌：美國PhaseII
產品簡介：

PHT-6000系列超聲波硬度計

產品特點:

  • 手持便攜式無損硬度計；

  • 一款硬度計結合了UCI探頭和里氏探頭；

  • 測試鋼材小的厚度能夠到2mm，的厚度無限制（其它材料的小測試厚度可能會有變化，這得根據實際的硬度來看）；

  • 測值速度非?？欤?/p>

  • 洛氏硬度值、布氏硬度值和維氏硬度值都能顯示在屏幕上；

  • 大容量存儲帶有USB輸出；

  • 可選擇的手動加載UCI探頭：1kg, 2kg, 5kg & 10kg

  • 可選擇的電動加載UCI探頭: 0.3kg, 0.8kg, & 1kg

  • 可選擇的里氏探頭：D, DC, C, D+15, G & DL

測量方法: 便攜式 UCI & 里氏 硬度計

目前在便攜式硬度測試這個領域有兩個基本的方法。

“超聲波接觸阻抗法” 這種硬度測試方法是基于將焊有136°金剛石棱錐體壓頭的振動桿，激勵到其自由振蕩頻率，當壓頭以固定負載與被測物垂直接觸時產生共振，并利用該諧振頻率計算出被測工件的硬度值。UCI探頭硬度計測試過程慢于動態沖擊回彈模式，但是UCI方法的硬度測試便攜，操作簡單以及有更高的測量精度。當用于特定的測試應用程序，它還是有自己優勢的。UCI探頭硬度計像動態沖擊回彈里氏硬度計一樣，對于大質量的被測工件不受影響，不過還能測量低至2mm厚度和硬度值低至20HRC（75HB）的工件。它們也擅長于更大尺寸、更硬金屬材料的硬度測試。越來越受人歡迎的另一個原因是由于UCI測試方法歸類于“無損檢測”。這使得必需檢測的零件，產生更少的廢棄零件，降低生產成本。

“動態沖擊回彈” 1970年代瑞士的Leeb博士提出了里氏便攜硬度測試的原理。一個受彈簧加載的沖擊體沖擊試樣表面，產生回彈。測量沖擊體回彈的速度與沖擊速度的比值，計算里氏硬度值，然后可以自動轉換成HRC,HRB,HB,HV和HS值。這種便攜式的硬度測試方法有效地帶來簡單、快速和準確的結果。

便攜式超聲波硬度計

超聲波探頭硬度制測量范圍測量精度
HRC
HRB		20-70 HRC
41-99 HRB		+/- 1.5 HRC
+/-1.5 HRB
HRA61-85 HRA+/-1.5 HRA
HB
HV		76-618 HB
80-1599 HV		+/- 3% HB
+/- 3% HV

也能測量如下的硬度制（僅是超聲探頭）： HR15N – HR30N – HR45N – HR15T – HR30T – HR45T - HRF – HK - HRD

便攜式里氏硬度計

里氏探頭硬度制測量范圍測量精度
HRC
HRB		25-67 HRC
59-99 HRB		+/- 1.5 HRC
+/-1.5 HRB
HRB85-651 HRB+/- 10HB
HV
HS		83-976 HV
26-99HS		+/- 12 HV
+/-10HS
HLD170-960HLD+/- 6HL

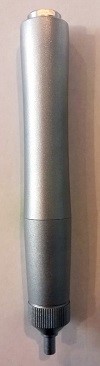

UCI超聲波硬度計的手動探頭

型號類型說明備注
PHT-6001UCI超聲波硬度計選配 1kgf手動探頭被測面粗糙度Ra＜3.2μm
PHT-6002UCI 超聲波硬度計選配 2kgf手動探頭被測面粗糙度Ra＜5μm
PHT-6005UCI 超聲波硬度計選配 5kgf手動探頭被測面粗糙度Ra＜10μm
PHT-6010UCI超聲波硬度計選配 10kgf手動探頭被測面粗糙度Ra＜15μm

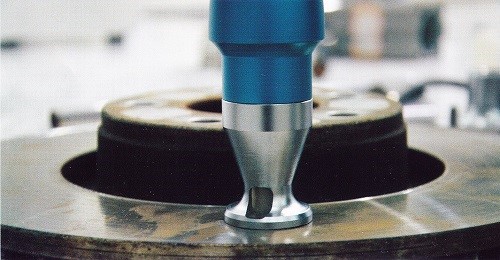

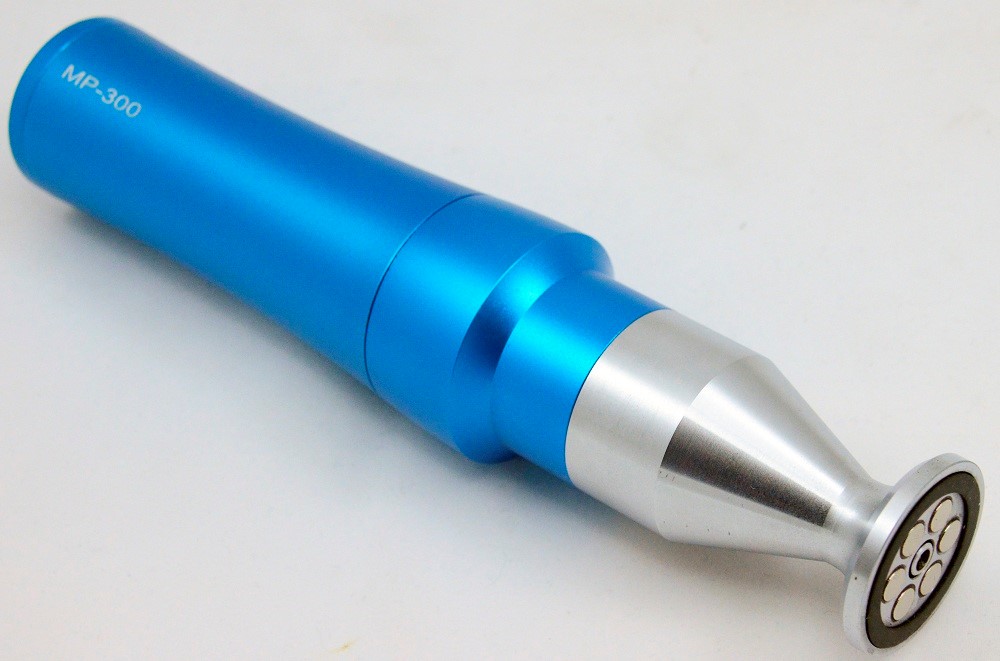

UCI 超聲波硬度計的電動探頭

型號類型說明備注
PHT-6030UCI超聲波硬度計選配0.3kgf電動探頭用來檢測硬化層的硬度，以及成品薄件的硬度
PHT-6080UCI超聲波硬度計選配0.8kgf電動探頭用來檢測表面光滑的軸承類工件
PHT-6100UCI超聲波硬度計選配1kgf電動探頭用來檢測機加工面

技術參數:

硬度范圍
硬度制的選擇
測量精度
顯示類型		HRC: 20- 70; HRB: 41-99 ; HV: 80-1599; HB: 76-618
HRC; HRB; HRA; HB; HV; HLD等更多
+/- 3.0% （測量出少5個點的平均值與硬度塊值的偏差）
LCD彩色顯示屏帶有背光，亮度可調
操作語言選擇
數據記錄
數據存儲		英語, 德語, 中文, 西班牙語, 法語等
字母, 數字
2000組單次測量數據; 20組校準數據
統計軟件
數據輸出		能夠?qū)y(cè)量數據保存到Word或者Excel
通過提供的USB線輸出
電池規格
自動關機		可充電鋰電池: 電壓-4.2V, 容量4800mAh 5分鐘
充電時間
電池續航時間		大約8小時
大約10小時 (不開背光燈)
凈重(主機)
毛重		0.9kg (帶探頭)
5kg
主機尺寸
外包裝尺寸		7.0 x 3.1 x 1.1” (160x80x30mm)
13.7 x 17.7 x 5.9” (350x450x150mm)

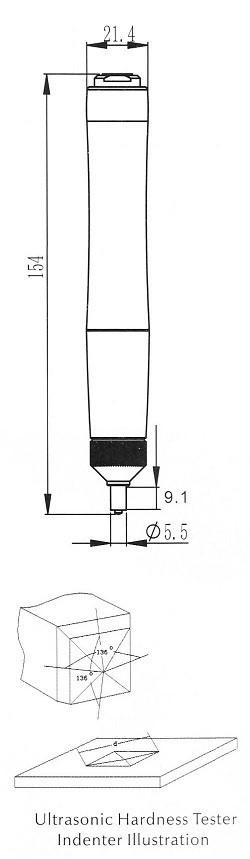

UCI手動探頭技術參數:

探頭類型PHT-6001PHT-6002PHT-6005PHT-6010
加載力1kgf (10N)2kg (20N)5kg (50N)10kg (98N)
探頭直徑
長度 br 諧振棒直徑		22mm
154mm
2.4mm		22mm
154mm
2.4mm		22mm
154mm
3mm		22mm
154mm
3mm
測量表面粗糙度
μm=微米 μin=微英寸		Ra<3.2μm
(Ra<125 μin)		Ra<5μm
(Ra<197 μin)		Ra<10 μm
(Ra<393 μin)		Ra<15 μm
(Ra<590 μin)
小工件重量
小工件厚度		0.3kg (.66lbs)
2mm (.08”)		0.3kg (.66lbs)
2mm (.08”)		0.3kg (.66lbs)
2mm (.08”)		0.3kg (.66lbs)
2mm (.08”)

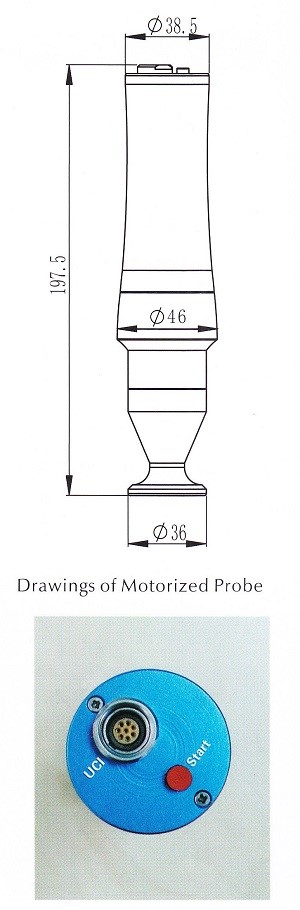

UCI電動探頭技術參數:

探頭類型/型號PHT-6030PHT-6080PHT-6100
加載力0.30kg (3N)0.80kg (8N)1kgf (10N)
探頭直徑46mm46mm46mm
長度198mm198mm198mm
諧振棒直徑3.7mm3.7mm3.7mm
測量表面粗糙度
μm=微米 μin=微英寸		Ra<3.2μm
(Ra<125 μin)		Ra<5 μm
(Ra<197 μin)		3.7mmRa<8 μm
(Ra<314 μin)
工件小重量0.3kg (.66lbs)0.3kg (.66lbs)0.3kg (.66lbs)
工件小厚度2mm (.08”)2mm (.08”)2mm (.08”)




壓痕深度 (μm)

硬度值0.3kgf
電動探頭		0.8kgf
電動探頭		1kgf
電動探頭		1kgf
手動探頭		2kgf
手動探頭		5kgf
手動探頭		10kgf
手動探頭
800HV4577101522
600HV4588111825
500HV5699121927
300HV681111162535
100HV10131919274361

可選配件:

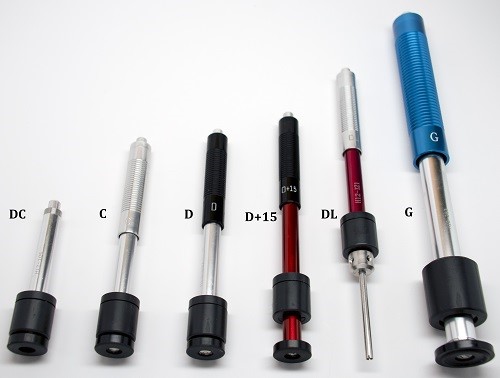

特殊應用的沖擊裝置：

D 沖擊裝置 型號： PHT1800-100
D沖擊裝置是通用標準型沖擊裝置
能夠處理絕大多數的硬度測量應用

DL 沖擊裝置 型號： PHT1800-115
DL沖擊裝置有一個直徑為4mm,長度為50mm的針狀前部。它特別適用于極其有限的空間、溝槽的底部及特殊部位如齒輪的硬度測量

G 沖擊裝置 型號： PHT1800-125
G沖擊裝置有一個增大的測試球頭，用于測量大型部件如大型鑄件及鍛件的布氏硬度

DC 沖擊裝置 型號： PHT1800-120
DC沖擊裝置是非常短的沖擊裝置，用于那些有限的測量區域，如氣缸、鉆孔內部的測量

D+15 沖擊裝置 型號： PHT1800-110
D+15沖擊裝置有一個后置的測量線圈，用于測量溝槽或凹面的硬度

C 沖擊裝置 型號： PHT1800-130
C沖擊裝置減少了沖擊能量，用于測量小的或者輕薄型的工件

沖擊裝置的技術參數：

沖擊裝置類型D/DC/DLD+15CG
沖擊能量11Nmm11Nmm3Nmm90Nmm
沖擊體質量5.5g7.8g3.0g20g

DL: 7.2g


測試球頭



* 硬度1600HV1600HV1600HV1600HV
* 直徑3mm3mm3mm5mm
* 材料碳化鎢碳化鎢碳化鎢碳化鎢
沖擊裝置



沖擊裝置



* 直徑20/20/4mm20mm20mm30mm
* 長度147/86/202mm162mm141mm254mm
* 重量75/50/60g80g75g250g
試件的硬度940/940/950HV940HV1000HV650HB
試件的表面要求



* 粗糙深度 Rt10 μ m10 μ m2.5 μ m30 μ m
* 平均粗糙度 Ra2 μ m2 μ m0.4 μ m6.3 μ m
可直接測量的試件小重量5kg5kg1.5kg15kg
可直接測量的時間小厚度



* 鋼材25mm25mm25mm25mm
測試球頭的壓痕尺寸



硬度300 HV時



* 壓痕直徑0. 54mm0. 54mm0. 38mm1.03mm
* 壓痕深度24 μ m24 μ m12 μ m53 μ m
硬度600 HV時



* 壓痕直徑0. 45mm0. 45mm0. 32mm0. 90mm
* 壓痕深度17 μ m17 μ m8 μ m41 μ m
*硬度800 HV時



* 壓痕直徑0. 35mm0. 35mm0. 30mm
* 壓痕深度10 μ m10 μ m7 μ m

輔助測試支架 型號： MET-1000

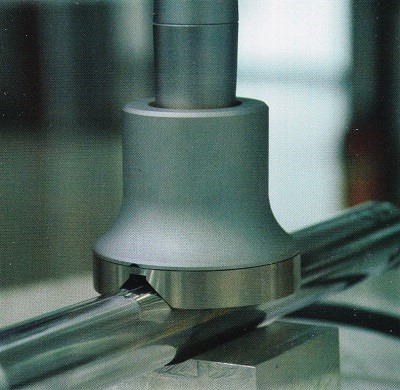

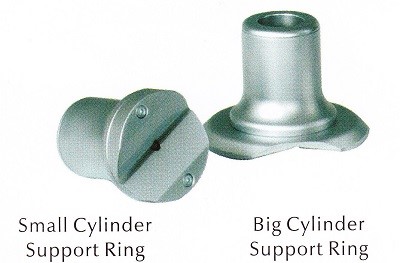

小圓柱支撐環 (直徑8-22mm)
型號： PHT6000-521

大圓柱支撐環 (直徑16-80mm)
型號： PHT6000-531

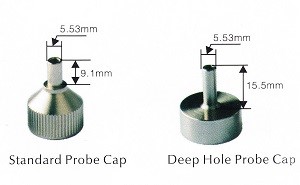

深孔探頭保護帽 (直徑5.53mm/深度15.5mm)
型號： PHT6000-541

PHT-6000系列可選配的硬度試塊

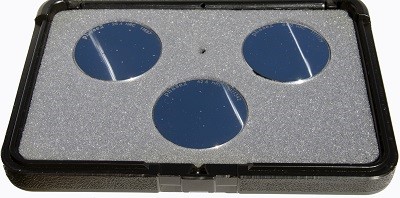

NIST認證的試塊套裝-3塊

型號： 900330-9410
包含有： 20HRC，一塊；
40HRC，一塊；
60HRC，一塊；
每個試塊都帶有NIST證書

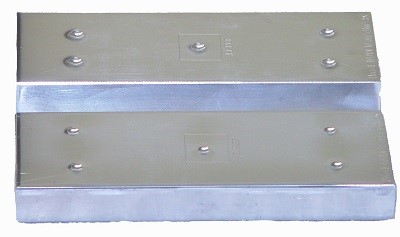

鋁塊/銅塊材質的洛氏塊

型號硬度制形狀數值范圍備注
900330-9414AHHRB方形塊80’s美國制造 鋁塊
900330-9414ALHRB方形塊50’s美國制造 鋁塊
900330-9418HHRE方形塊90’s美國制造 鋁塊
900330-9418LHRE方形塊60’s美國制造 鋁塊
900330-9414BHHRB方形塊80’s美國制造 鋁塊
900330-9414BLHRB方形塊50’s美國制造 鋁塊

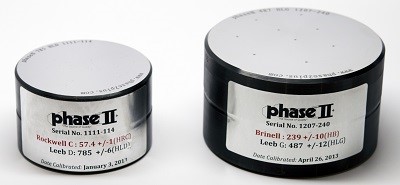

里氏硬度試塊

型號硬度制形狀數值范圍備注
PHT1300-01里氏D型試塊圓形750-800(HRC 50’s)Phase II 標準
PHT130001-cert里氏D型試塊圓形750-800(HRC 50’s)NIST 認證
PHT1300-02里氏D型試塊圓形590-670(HRC40’s)Phase II 標準
PHT130002-cert里氏D型試塊圓形590-670(HRC40’s)NIST 認證
PHT1300-03里氏D型試塊圓形590-670(HRC40’s)Phase II 標準
PHT130003-cert里氏D型試塊圓形490-570(HRC20’s)NIST 認證
PHT1100G-01里氏G型試塊圓形480-670配G型沖擊裝置使用
PHT1100G-01C里氏G型試塊
ASTM布氏認證		圓形480-670 (HB200’s)配G型沖擊裝置使用

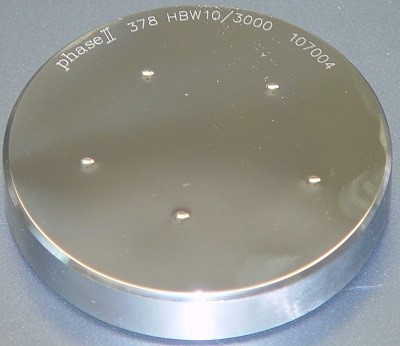

布氏硬度試塊

型號試塊類型形狀數值范圍備注
900355-1000/1503000kg圓形150-250150-250
900355-30103000kg長條形低值美國制造 鋁塊
900355-30203000kg長條形高值美國制造 鋁塊
900355-30303000kg長條形100-200HB美國制造 鋼塊
900355-30403000kg長條形250-350HB美國制造 鋼塊
900355-30503000kg長條形500+HB美國制造 鋼塊
